LLDP报文结构

封装有LLDP数据单元LLDPDU（LLDP Data Unit）的以太网报文称为LLDP报文。LLDP报文结构如下图所示。

LLDP报文结构

各字段含义如下：

• DA（Destination MAC Address）：目的MAC地址，为固定的组播MAC地址0x0180-C200-000E。
• SA（Source MAC Address）：源MAC地址，为发送端的MAC地址。
• Type：报文类型，LLDP报文中该字段的值为0x88CC。
• LLDPDU：LLDP数据单元，LLDP信息交换的主体。
• FCS：帧检验序列。

LLDPDU

LLDPDU就是封装在LLDP报文中本地信息的数据单元。在组成LLDPDU之前，先将本地信息封装成TLV(Type/Length/Value)格式，再由若干个TLV组合成一个LLDPDU封装在LLDP报文的数据部分进行传送。

LLDPDU结构

如上图所示，Chassis ID TLV、Port ID TLV、Time to Live TLV和End of LLDPDU TLV，为必须携带的TLV。其余均为可选TLV，可以由设备自行定义是否包含在LLDPDU中。

当接口的状态发生变化（去使能LLDP、接口shutdown）时，接口会向邻居设备发送一个LLDP报文，其中Time To Live TLV字段的Value值为0，这个报文称为shutdown报文。shutdown报文不包含任何可选TLV。

TLV结构

TLV是组成LLDPDU的单元，每个TLV都代表一个信息。

TLV的结构如下图所示。

TLV结构

各字段含义如下：

• TLV Type：TLV的类型，每个TLV的类型值不同，比如End of LLDPDU TLV的类型值为0，Chassis ID TLV的类型值为1等。
• TLV Length：TLV的长度，占9个bit。
• TLV Value：TLV的值，第一个字节指此TLV的子类型，剩余的字节为TLV真正的值。

TLV类型

LLDP可以封装的TLV类型包括基本TLV、802.1组织定义的TLV、802.3组织定义的TLV和媒体终端发现MED（Media Endpoint Discovery）TLV。基本TLV是一组对设备进行管理的基础TLV，802.1组织定义的TLV、802.3组织定义的TLV和MED TLV则是由标准组织或其他机构定义的TLV，用于增强对设备的管理功能，可根据实际需要选择是否在LLDPDU中发送。

• 基本TLV

  在基本TLV中，有4种类型的TLV对于实现LLDP功能是必选的，即必须在LLDPDU中发布。

  表1-1 基本TLV

  TLV名称	说明	是否必须发布
  Chassis ID TLV	发送设备的桥MAC地址。	是
  Port ID TLV	标识LLDPDU发送端的端口，内容为端口名称。	是
  Time To Live TLV	本设备信息在邻居设备上的存活时间。	是
  End of LLDPDU TLV	标志LLDPDU结束。	是
  Port Description TLV	以太网端口的描述字符串。	否
  System Name TLV	设备名称。 说明： 如果设备上已执行ip domain-name命令为设备名称添加后缀，则该TLV显示为“设备名称.后缀”。 例如，设备名称为MyDevice，后缀为area1，则该TLV为MyDevice.area1。	否
  System Description TLV	系统描述。	否
  System Capabilities TLV	系统的主要功能以及有哪些主要功能被使能。	否
  Management Address TLV	供网管系统标识网络设备并进行管理的地址。管理地址可以明确地标识一台设备，有利于网络拓扑的绘制，便于网络管理。	否

• IEEE 802.1组织定义的TLV

  表1-2 IEEE 802.1组织定义的TLV

  TLV名称	说明
  Port VLAN ID TLV	端口VLAN ID。
  Port And Protocol VLAN ID TLV	端口的协议VLAN ID。
  VLAN Name TLV	端口VLAN名称。
  Protocol Identity TLV	端口支持的协议类型。

• IEEE 802.3组织定义的TLV

  表1-3 IEEE 802.3组织定义的TLV

  TLV名称	说明
  EEE TLV	端口是否支持EEE（Energy Efficient Ethernet）功能。
  Link Aggregation TLV	端口是否支持链路聚合以及是否已使能链路聚合。
  MAC/PHY Configuration/Status TLV	端口的速率和双工状态、是否支持端口速率自动协商、是否已使能自动协商功能以及当前的速率和双工状态。
  Maximum Frame Size TLV	端口支持的最大帧长度，取端口最大传输单元MTU（Max Transmission Unit）。
  Power Via MDI TLV	端口的供电能力，比如是否支持PoE，是供电设备还是受电设备。

• MED TLV

  MED TLV为VoIP（Voice over IP）提供了许多高级的应用，包括基本配置、网络策略配置、地址信息以及目录管理等，满足了语音设备的不同生产厂商在成本有效、易部署性、易管理性等方面的要求，并解决了在以太网中部署语音设备的问题，为语音设备的生产者、销售者以及使用者提供便利。



  当交换机识别到其某一接口的LLDP邻居发送的LLDP报文中包含任一类型的MED TLV时，交换机会将该接口能发布的所有MED TLV均发布给该LLDP邻居。但该LLDP邻居可能仅支持交换机发布的部分MED TLV，此时会导致LLDP协商失败。可以通过执行undo lldp tlv-enable med-tlv命令配置该接口不发布其LLDP邻居不支持的MED TLV。例如，某终端不支持802.3af标准，即无法识别Extended Power-via-MDI TLV，则必须在连接该终端的接口下执行undo lldp tlv-enable med-tlv power-over-ethernet命令配置该接口不发布Extended Power-via-MDI TLV。

  表1-4 LLDP-MED TLV

  TLV名称	说明
  LLDP-MED Capabilities TLV	当前设备的设备类型以及在LLDPDU中可封装的LLDP-MED TLV类型。
  Inventory TLV	设备的制造厂商。
  Location Identification TLV	位置标识信息，供其它设备发现设备的位置。
  Network Policy TLV	Voice VLAN的VLAN ID、二层优先级以及DSCP值等。
  Extended Power-via-MDI TLV	当前设备的供电能力。
  Hardware Revision TLV	媒体终端ME（Media Endpoint）设备的硬件版本。
  Firmware Revision TLV	ME设备的硬件版本。
  Software Revision TLV	ME设备的软件版本。
  Serial Number TLV	ME设备的序列号。
  Model Name TLV	ME设备的Model Name。
  Asset ID TLV	ME设备的资产标识符。

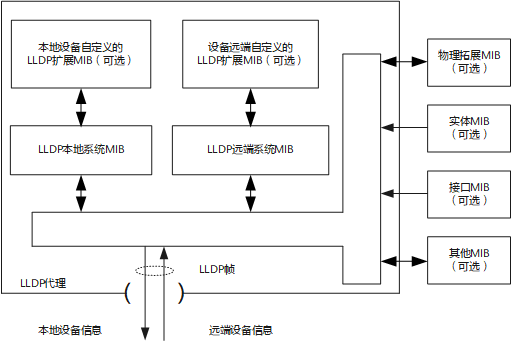

LLDP报文收发机制

LLDP报文发送机制

当使能LLDP功能时，设备会周期性地向邻居设备发送LLDP报文。如果设备的本地配置发生变化则立即发送LLDP报文，以将本地信息的变化情况尽快通知给邻居设备。为了防止本地信息的频繁变化而引起LLDP报文的大量发送，每发送一个LLDP报文后都需延迟一段时间后再继续发送下一个报文。

LLDP报文接收机制

当使能LLDP功能时，设备会对收到的LLDP报文及其携带的TLV进行有效性检查，通过检查后再将邻居信息保存到本地设备，并根据LLDPDU报文中TLV携带的TTL值设置邻居信息在本地设备的老化时间。如果接收到的LLDPDU中的TTL值等于零，将立刻老化掉该邻居信息。
